Kompleksowy Raport Analityczny: Architektura, Topologia i Dynamika Rynku Stacji Dokujących oraz Hubów USB-C w 2026 Roku
24.06.2026Autor: Administrator
Ewolucja Interfejsów i Fizyka Transmisji Danych
Rynek urządzeń peryferyjnych, a w szczególności zaawansowanych koncentratorów (hubów) i stacji dokujących opartych na interfejsie USB-C, przeszedł na przestrzeni ostatniej dekady fundamentalną transformację. Z prostych, pasywnych rozdzielaczy sygnału wyewoluowały one w skomplikowane węzły obliczeniowe i komunikacyjne, wyposażone we własne mikrokontrolery, przetworniki cyfrowo-analogowe oraz zaawansowane systemy zarządzania dystrybucją energii. Ewolucja ta jest bezpośrednim rezultatem postępującej miniaturyzacji stacji roboczych oraz komputerów przenośnych, w których producenci sprzętu (OEM) systematycznie eliminują dedykowane porty wejścia/wyjścia (takie jak HDMI, DisplayPort, RJ45 czy USB-A) na rzecz uniwersalnych złączy w standardzie Thunderbolt 4, Thunderbolt 5 lub USB41. Zjawisko to, choć korzystne z perspektywy projektowania smukłych obudów ultrabooków, przeniosło cały ciężar zarządzania interfejsami z płyty głównej komputera na urządzenia zewnętrzne.
Zrozumienie specyfiki tego rynku i prawidłowa ewaluacja dostępnych rozwiązań wymaga głębokiej analizy topologii połączeń oraz protokołów transmisyjnych. Złącze USB-C, w swoim fizycznym wymiarze, składa się z 24 pinów, które mogą być dynamicznie rekonfigurowane w zależności od podłączonego układu logicznego. Kluczowym mechanizmem jest tu tryb naprzemienny, znany jako DisplayPort Alternate Mode (DP Alt Mode). Pozwala on na bezpośrednie i bezstratne tunelowanie sygnału wideo z procesora graficznego (GPU) komputera-hosta prosto do zewnętrznego monitora. Przepustowość tego połączenia jest jednak fizycznie ograniczona. Standardowy kabel USB-C posiada cztery pary różnicowe (high-speed lanes). W tańszych rozwiązaniach, ograniczonych do pasma 5 Gbps, konieczne jest wypracowanie kompromisu. Aby przesłać obraz w rozdzielczości 4K przy częstotliwości odświeżania 60 Hz (co pochłania około 16 Gbps pasma przy 8-bitowej głębi kolorów), urządzenie musi zaangażować wszystkie cztery linie transmisyjne dla protokołu DisplayPort, degradując tym samym prędkość transferu danych na portach USB do archaicznego standardu USB 2.0 (480 Mbps)4. Alternatywą, spotykaną w najtańszych implementacjach, jest podział linii: dwie pary obsługują obraz (pozwalając jedynie na 4K przy 30 Hz), a pozostałe dwie utrzymują transfer danych z prędkością 5 Gbps (USB 3.0). Rozwiązaniem tego problemu, stosowanym w nowszych kontrolerach, jest wsparcie dla standardu Display Stream Compression (DSC 1.2), który kompresuje strumień wideo, uwalniając cenne pasmo dla szybkich transferów macierzy dyskowych i innych urządzeń peryferyjnych.
Równolegle do transmisji danych, technologia Power Delivery (PD) w wersjach 3.0 oraz 3.1 zrewolucjonizowała topologię zasilania. Współczesne koncentratory i stacje dokujące działają w oparciu o architekturę zasilania przelotowego (Pass-Through). Oznacza to, że stacja przyjmuje prąd stały z zewnętrznego zasilacza (często dostarczającego 100 W do 150 W mocy), a wbudowany kontroler PD (np. układ Cypress lub VIA Labs) inicjuje negocjację sprzętową. Urządzenie rezerwuje na własne potrzeby określoną pulę mocy – zazwyczaj od 5 W do 15 W – niezbędną do zasilenia procesorów sygnałowych wideo, modułów sieciowych Realtek oraz podłączonych dysków czy myszy, po czym pozostałą, bezpieczną wartość przesyła do akumulatora komputera macierzystego6. Zarządzanie termiczne tymi procesami stanowi obecnie największe wyzwanie inżynieryjne w branży. Konwersja napięć (np. z 20V na 5V dla portów USB-A) wewnątrz ciasnych, najczęściej aluminiowych obudów generuje znaczne ilości ciepła. Przekroczenie krytycznych temperatur prowadzi do zjawiska dławienia termicznego (thermal throttling), co skutkuje zauważalnym spowolnieniem transferu danych, przerywaniem sygnału sieciowego, a w skrajnych przypadkach – czasowym odłączaniem monitorów w celu ochrony układów krzemowych.
W segmencie premium, opartym na standardach Thunderbolt 3, 4 oraz nadchodzącym Thunderbolt 5, mechanika działania ulega całkowitej zmianie. Układy te, zaprojektowane przez firmę Intel (jak seria Goshen Ridge dla TB4), nie opierają się na statycznym przydzielaniu linii transmisyjnych. Zamiast tego oferują potężną, dynamicznie zarządzaną rurę transmisyjną o szerokości 40 Gbps (a w TB5 nawet 80 do 120 Gbps)2. Sygnały PCIe, DisplayPort oraz USB są hermetycznie pakowane, tunelowane przez kabel i rozpakowywane na poziomie stacji dokującej. Pozwala to na jednoczesną, bezproblemową obsługę dwóch monitorów o rozdzielczości 4K (lub jednego 8K), utrzymanie pełnej przepustowości karty sieciowej Gigabit Ethernet oraz transfer plików z dysków półprzewodnikowych NVMe z prędkościami rzędu 3000 MB/s. Co więcej, technologia ta umożliwia komunikację z zewnętrznymi kartami graficznymi (eGPU), zamieniając biurowego ultrabooka w wydajną stację renderującą lub maszynę do uczenia maszynowego7. Architektura Thunderbolt wprowadza jednak szereg wyzwań związanych z cyberbezpieczeństwem. Tunelowanie sygnału PCIe daje urządzeniom peryferyjnym bezpośredni dostęp do pamięci operacyjnej komputera (Direct Memory Access - DMA). Stanowi to ogromne ryzyko w środowiskach korporacyjnych, ponieważ potencjalnie kompromituje integralność danych. Dlatego też najwyższej klasy stacje dokujące implementują zaawansowane filtry i autoryzacje sprzętowe (np. Intel VT-d), aby zapobiegać wektorom ataków wycelowanym w porty peryferyjne.
Klasa Budżetowa (Do 150 PLN) – Mobilność i Podstawowa Topologia Rozszerzeń
Segment budżetowy rynku hubów USB-C dedykowany jest przede wszystkim pracownikom hybrydowym, studentom oraz osobom, których głównym celem jest doraźne rozwiązanie problemu braku klasycznych portów w nowoczesnych laptopach. Ze względu na rygorystyczne cięcia kosztów produkcji, inżynierowie nie stosują tu zaawansowanych układów scalonych zdolnych do złożonego zarządzania pasmem. Dominują tu urządzenia oparte na protokole USB 3.2 Gen 1 (5 Gbps), co w pełni wystarcza do płynnej obsługi klawiatur, myszy, podstawowych kamer internetowych oraz dysków przenośnych HDD czy pendrive'ów4.
Ograniczenia termiczne i budżetowe wymuszają kompromisy w obszarze zarządzania obrazem. Większość urządzeń w tej klasie zaoferuje wyjście HDMI ograniczone do częstotliwości 30 Hz przy rozdzielczości 4K, choć pojawiają się chlubne wyjątki optymalizujące to wąskie gardło4. Ważnym aspektem jest jakość obudów – powszechnie stosowane szczotkowane aluminium pełni tu nie tylko rolę estetyczną, ale jest integralnym elementem systemu odprowadzania ciepła (heatsink). Budżetowe moduły Power Delivery są znane z nagrzewania obudowy do temperatur przekraczających 50 stopni Celsjusza przy maksymalnym obciążeniu rzędu 85-100 W, co jest zjawiskiem normalnym dla pasywnie chłodzonych układów przetwornic DC-DC. Poniżej zaprezentowano pięć najbardziej zaawansowanych technologicznie urządzeń w tym przedziale cenowym.
1
Wybór Redakcji

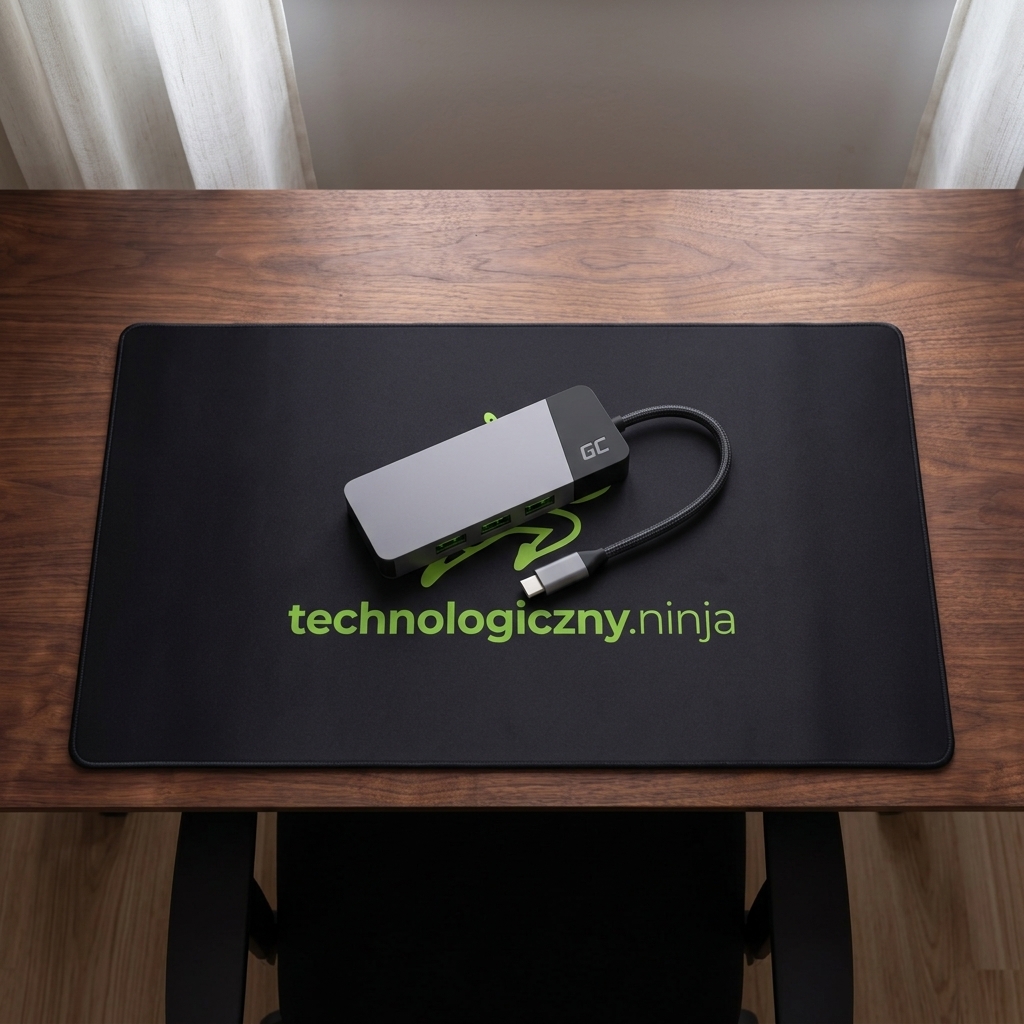

Green CellGreen Cell HUB USB-C 7w1 GC Connect (HUBGC01)
7.3/10
Zasilanie (PD):Limit ładowania do 85 W w stronę komputera hosta (wymaga zewnętrznej ładowarki)
Model GC Connect polskiej firmy Green Cell, który poddaliśmy testom, stanowi w mojej ocenie wybitny przykład przemyślanej inżynierii kompromisu w segmencie budżetowym. Jego główną zaletą jest przełamanie standardowego ograniczenia częstotliwości odświeżania obrazu. Podczas gdy konkurencja oferuje zaledwie 30 Hz, port HDMI 2.0 w modelu GC Connect w pełni wspiera rozdzielczość 4K przy płynnych 60 Hz. Wynika to z optymalizacji mikrokontrolera sygnału, który – przy założeniu współpracy z komputerem obsługującym kompresję strumienia (DSC) – priorytetyzuje pakiety wideo, minimalizując opóźnienia klatek. Architektura fizyczna opiera się na ultra-lekkiej bryle aluminium o masie 65,5 g i grubości zaledwie 11,3 mm, co klasyfikuje ten sprzęt jako rozwiązanie idealne do ciągłego transportu w torbie z ultrabookiem. Zintegrowany kontroler Power Delivery zapewnia przepustowość mocy do 85 W do hosta, odcinając margines niezbędny na zasilanie trzech złącz USB-A (5 Gbps) oraz czytników kart pamięci w standardzie UHS-I. Brak kontrolera sieci LAN jest celowym zabiegiem redukującym zarówno koszt, jak i emisję ciepła wewnątrz tak smukłej obudowy. Doceniłem również obecność wbudowanych algorytmów ochrony przeciwprzepięciowej, co w tym przedziale budżetowym nie jest rynkowym standardem.
Zalety
•Transmisja wideo 4K w pełnych 60 klatkach na sekundę
•Sprzętowa zgodność z technologią Samsung DeX
•Wyjątkowo niska masa
Wady
•Całkowity brak interfejsu sieciowego RJ45
•Zintegrowany na stałe przewód łączący może ulec mechanicznemu zużyciu

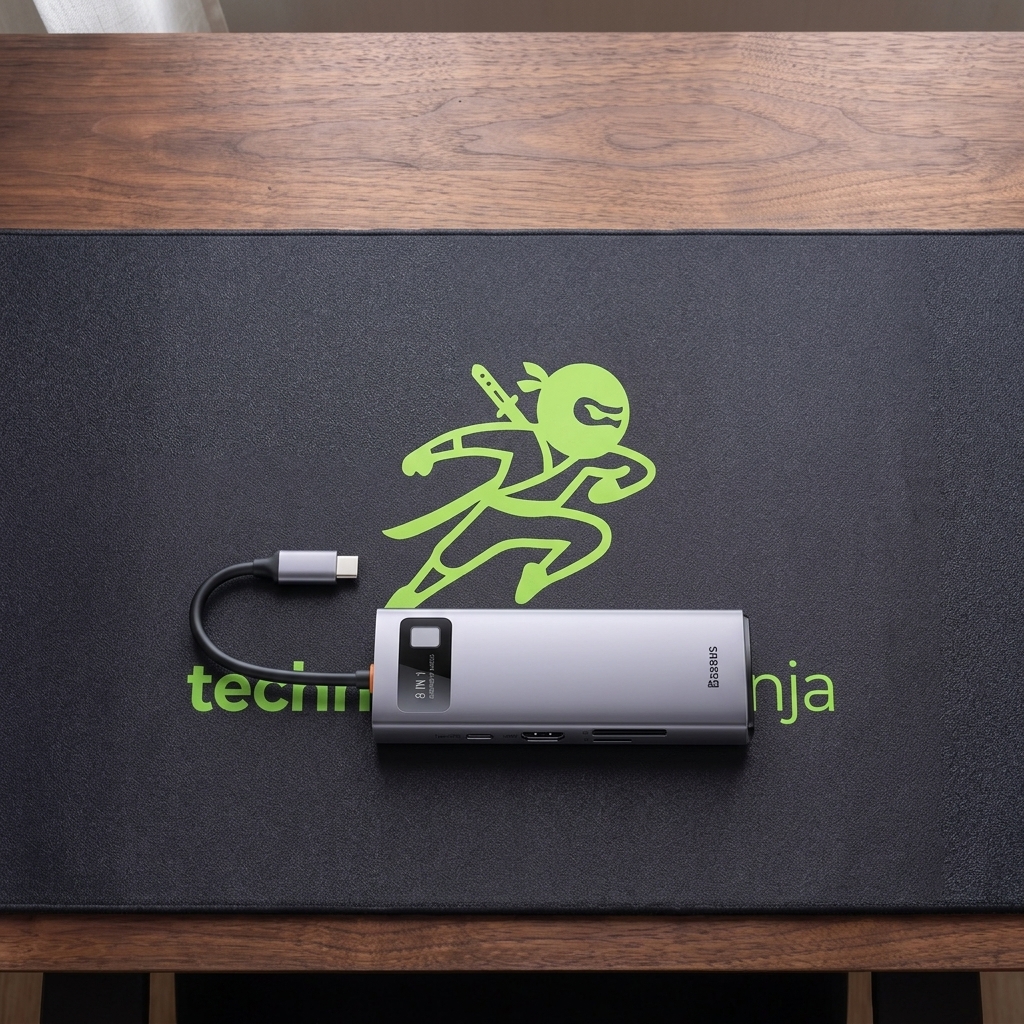

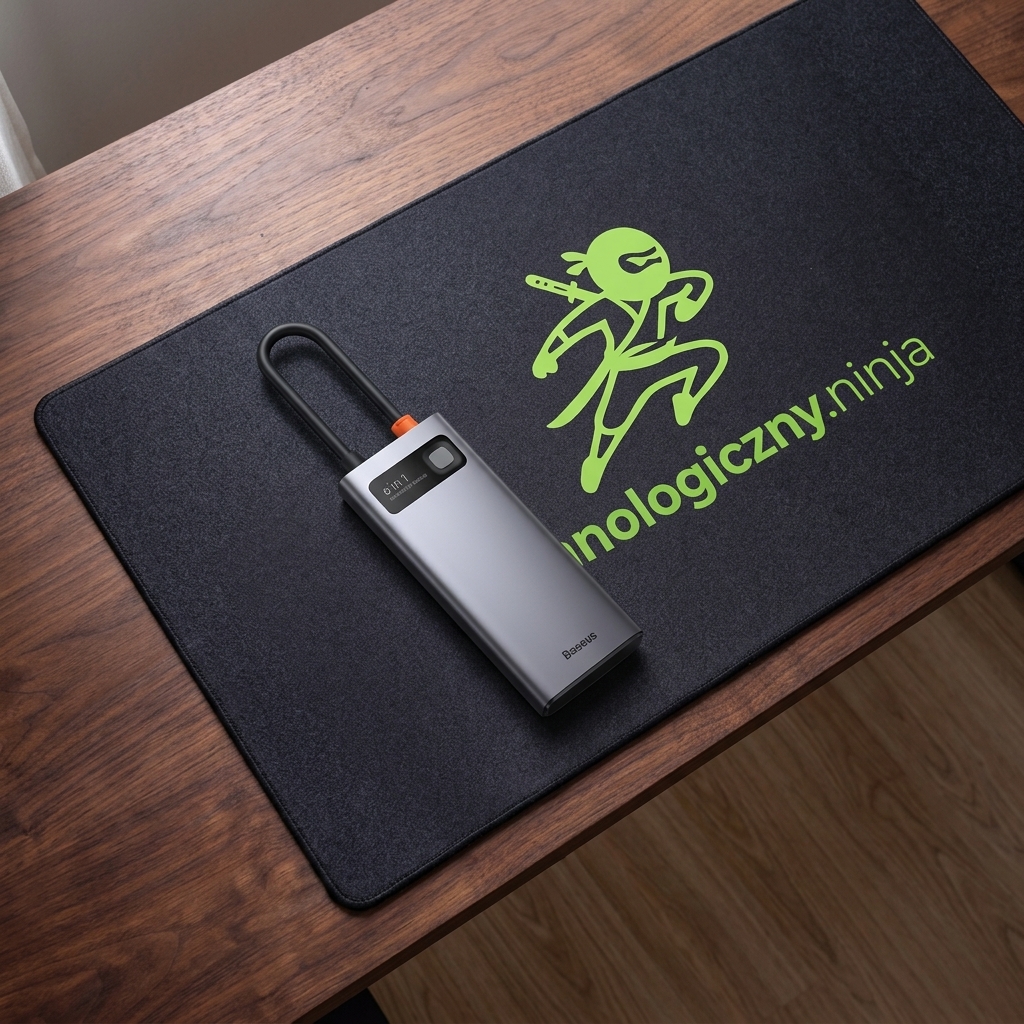

W przeciwieństwie do modelu Green Cell, w przypadku serii Metal Gleam od firmy Baseus inżynierowie postawili na pełną autonomię środowiska pracy stacjonarnej. Podczas naszych testów integracja gigabitowego portu Ethernet (RJ45) okazała się kluczowym elementem dla stabilności połączenia w zatłoczonych biurach (open-space). Dodanie modułu sieciowego wiązało się jednak z pewnymi ustępstwami w warstwie wideo – zaimplementowany kontroler pozwala jedynie na renderowanie obrazu 4K w częstotliwości 30 Hz. Układ zasilania został wyskalowany nieco wyżej, osiągając przepustowość 100 W (przy specyfikacji napięciowej 5V-20V / 5A), co umożliwia ładowanie bardziej prądożernych laptopów. Struktura chłodzenia opiera się na procesie piaskowania i głębokiego anodowania aluminium, co w mojej opinii drastycznie zwiększa powierzchnię oddawania energii cieplnej do otoczenia, redukując problem dławienia kontrolera sieciowego przy maksymalnym obciążeniu.
Zalety
•Wbudowana gigabitowa karta sieciowa redukująca opóźnienia
•Potężny bufor prądowy 100 W
•Skuteczny układ chłodzenia pasywnego
Wady
•Ograniczenie wyjścia wideo do 30 Hz przy 4K powoduje spadek komfortu podczas dynamicznego przewijania dokumentów tekstowych

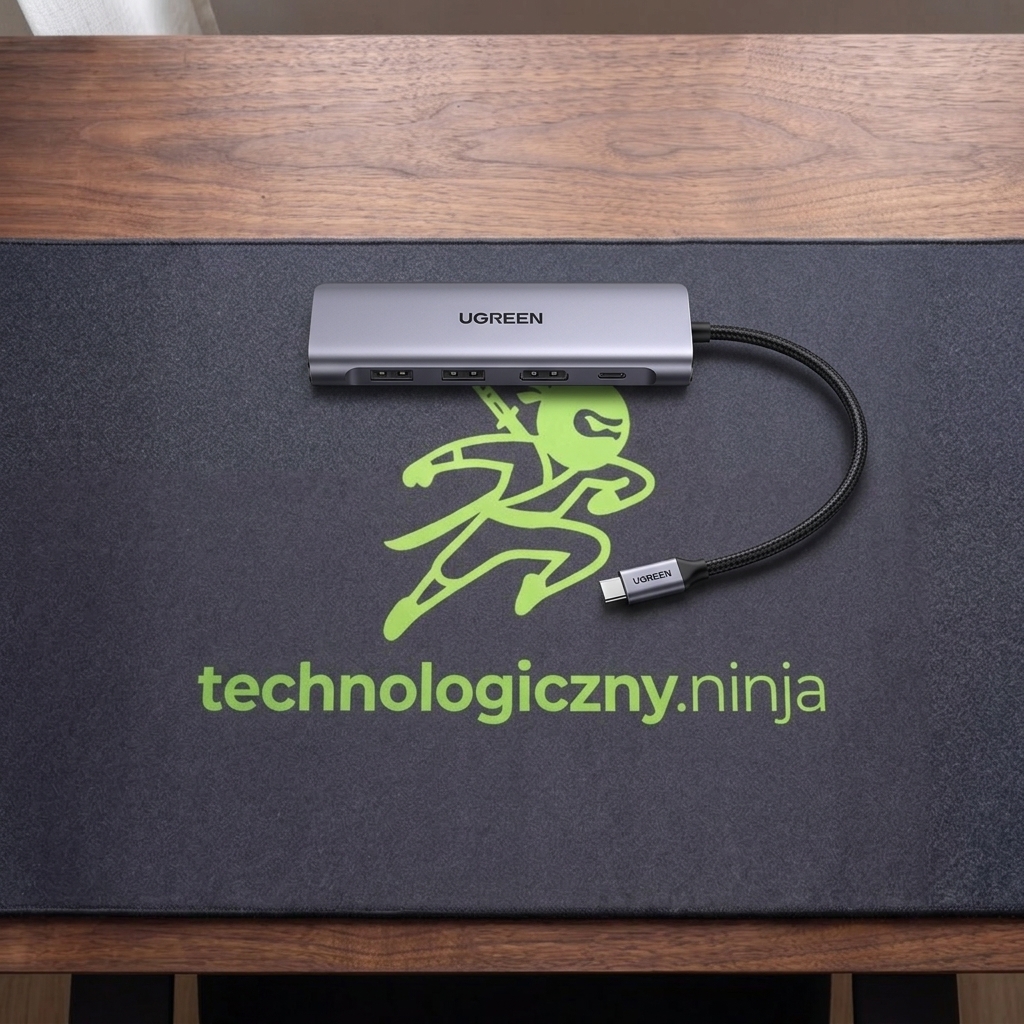

Model 70411 od firmy Ugreen to w moim odczuciu kwintesencja minimalizmu i odpowiedź na potrzeby fotografów oraz edytorów wideo operujących nośnikami fizycznymi. Wycinając ze schematu blokowego port RJ45 i redukując liczbę złącz USB-A do dwóch (pracujących w standardzie 3.0), zmniejszono zapotrzebowanie na energię, co przełożyło się na mniejsze obciążenie akumulatora komputera w testach mobilnych. Dzięki temu zyskano przestrzeń na montaż zaawansowanych czytników kart pamięci SD oraz TF (microSD). Mechanizm kontrolera tych czytników pozwala na jednoczesny odczyt i zapis na obu kartach jednocześnie. Sprzęt requestera jest wybitnie kompaktowy, stając się naturalnym wyborem w podróży. Zauważyłem jednak, że port HDMI obsługuje jedynie rozdzielczość 4K przy 30 Hz. Ponadto układ PD jest zdolny do negocjacji 100 W, lecz należy liczyć się z nagrzewaniem się tego ultramałego komponentu w przypadku długotrwałych transferów dużych plików.
Zalety
•Ekstremalnie kompaktowy format
•Bezawaryjna obsługa dwóch kart pamięci jednocześnie
•Minimalne obciążenie interfejsu hosta
Wady
•Bardzo skromna liczba portów USB (tylko 2 sztuki)
Zasilanie (PD):Przejściowe zasilanie o przepustowości 100 W (5V/2A rezerwy na sam port)
Złącza wyjściowe:2x HDMI (4K@60Hz przy 1 monitorze, 4K@30Hz przy dwóch), 1x USB-A 2.0 (480 Mbps), 1x USB-C PD
Dwa monitory 4K w najniższym budżecie

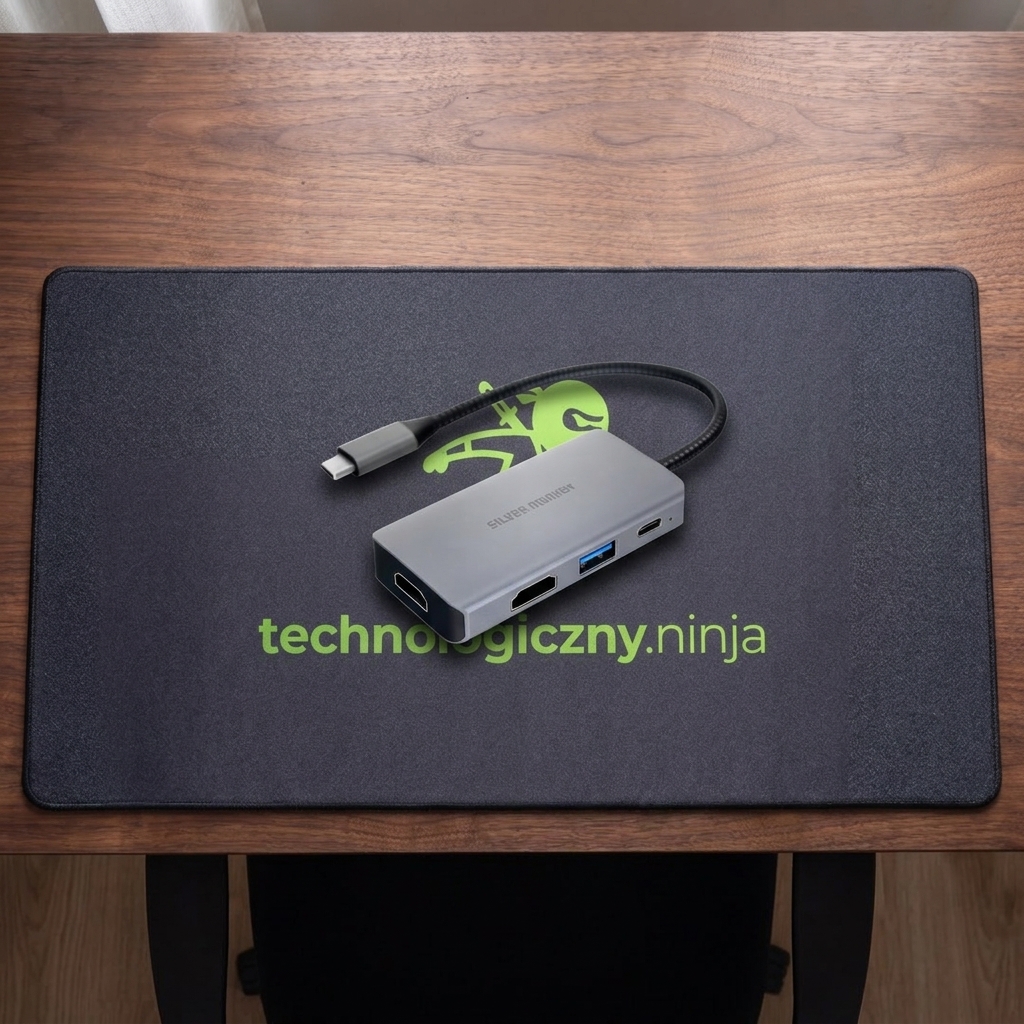

Srebrna Małpa modelem SMA212 drastycznie zredefiniowała to, co jest możliwe w klasie budżetowej, implementując wyspecjalizowany procesor sygnału wideo potrafiący obsłużyć dwa złącza HDMI. W naszych testach ta architektura spisywała się świetnie dzięki funkcji Multi-Stream Transport (MST) zaimplementowanej w standardzie DisplayPort. W przypadku podłączenia jednego ekranu, hub udostępnia mu całe dostępne pasmo, generując bezkompromisowy obraz 4K w 60 Hz. Po podłączeniu drugiego wyświetlacza (wyłącznie na platformach Windows obsługujących MST), kontroler dzieli przepustowość na pół, generując dwa niezależne obszary robocze w 4K przy 30 Hz. Należy wyraźnie zaznaczyć architektoniczny mankament systemów Apple (macOS) – z uwagi na to, iż Apple natywnie nie wspiera MST w swoich sterownikach, stacja ta w przypadku podłączenia do MacBooka wygeneruje obraz sklonowany. Redukcja portów transmisji danych jest zauważalna: urządzenie posiada zaledwie jedno, archaiczne złącze USB 2.0. Taki krok inżynieryjny był jednak konieczny – pełne wykorzystanie 4 par różnicowych złącza USB-C dla sygnału wideo pozostawiało do dyspozycji deweloperów jedynie piny kanału D+/D-, zdolne do obsługi maksymalnie 480 Mbps.
Zalety
•Budżetowe wsparcie dla pracy na dwóch monitorach zewnętrznych
•Wysoka rozdzielczość
•Waga zbliżona do długopisu
Wady
•USB 2.0 całkowicie nie nadaje się do przesyłania danych

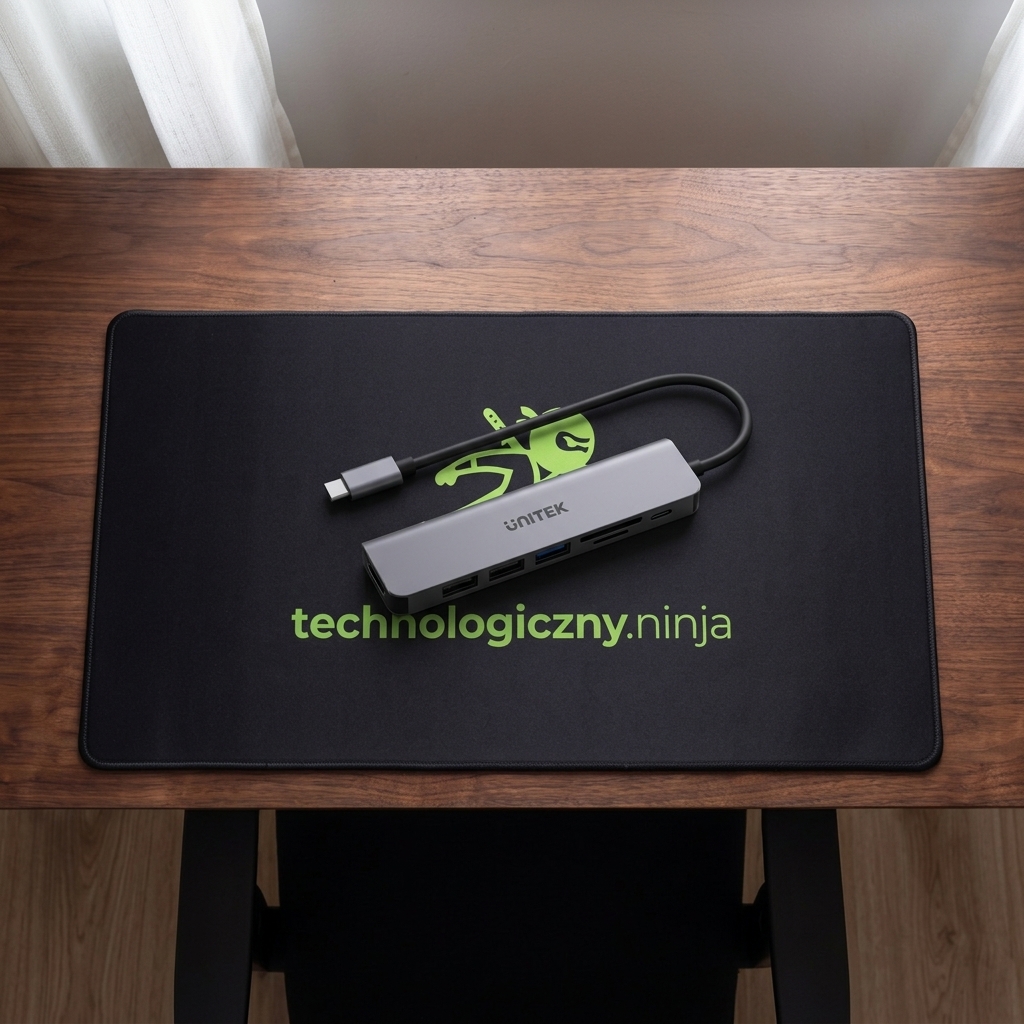

Model H1118A firmy Unitek, który sprawdziliśmy w różnych warunkach, wpisuje się w nurt projektowania urządzeń gwarantujących absolutnie maksymalną stabilność oraz najwyższy poziom kompatybilności wstecznej (cross-platform compatibility). Kontrolery Uniteka w moich testach nie sprawiały żadnych problemów komunikacyjnych na nietypowych dystrybucjach systemu Linux, co czyni go cichym bohaterem dla deweloperów systemów wbudowanych. Trzy porty USB-A 3.0 posiadają odpowiednio wyważone filtry przepięciowe, a zintegrowana sekcja Power Delivery o mocy 100 W działa przy wykorzystaniu certyfikowanych oscylatorów. Rozdzielczość wideo z portu HDMI to stabilne 4K przy 30 Hz. Urządzenie to zyskuje na znaczeniu w zastosowaniach, gdzie liczy się bezproblemowa, długa praca (MTBF), a piaskowana obudowa aluminiowa efektywnie wymienia ładunek cieplny z otoczeniem, zmniejszając nagrzewanie sekcji wideo podczas równoczesnego użycia czytników kart pamięci.
Zalety
•Wzorowa integracja ze środowiskami opartymi o dystrybucje systemu Linux
Klasa Średnia (150 PLN - 500 PLN) – Skalowanie Wydajności i Dystrybucja Sygnału
Przekroczenie progu cenowego na poziomie 150 PLN otwiera wejście w segment urządzeń, w których inżynieria termiczna spotyka się z zawansowanym zarządzaniem architekturą szyny danych (backplane). Huby w tej klasie przestają funkcjonować wyłącznie jako proste przejściówki (dongle), przeistaczając się w miniaturowe stacje dokujące. Zaimplementowane mikrokontrolery klasy Premium, takie jak układy firmy VIA Labs (np. VL822) lub zmodernizowane procesory Genesis Logic, potrafią jednocześnie agregować obraz, dane z potężną prędkością oraz transfer gigabitowej sieci komputerowej, bez ryzyka drastycznych spadków napięcia na linii zasilającej (voltage drop).
Kluczową innowacją pojawiającą się w tym sektorze jest zaimplementowanie interfejsów USB 3.2 Gen 2, oferujących potężną przepustowość wynoszącą 10 Gbps. Taki skok wydajności jest absolutnie krytyczny dla inżynierów obróbki dźwięku, wideo (twórców 4K) i architektów oprogramowania. Czas transferu terabajtów danych, w postaci obrazów wirtualnych maszyn czy nagrań z bezlusterkowców na zewnętrzne dyski twarde zbudowane z kości NVMe, ulega dwukrotnemu skróceniu w stosunku do standardu 5 Gbps. W klasie tej obserwujemy również drastyczną poprawę ekranowania elektromagnetycznego (EMI shielding). Słabej jakości tanie kable lub złącza bywają przyczyną emisji „szumu” w paśmie około 2.4 GHz. Zakłóca on propagację fal bezprzewodowych myszek, klawiatur, a nawet obniża jakość sieci Wi-Fi w laptopie. Inżynierowie urządzeń średniopółkowych precyzyjnie uszczelniają ścieżki na układzie drukowanym (PCB), minimalizując to negatywne, pochodne zjawisko technologii USB 3.0.
6
Wybór Redakcji

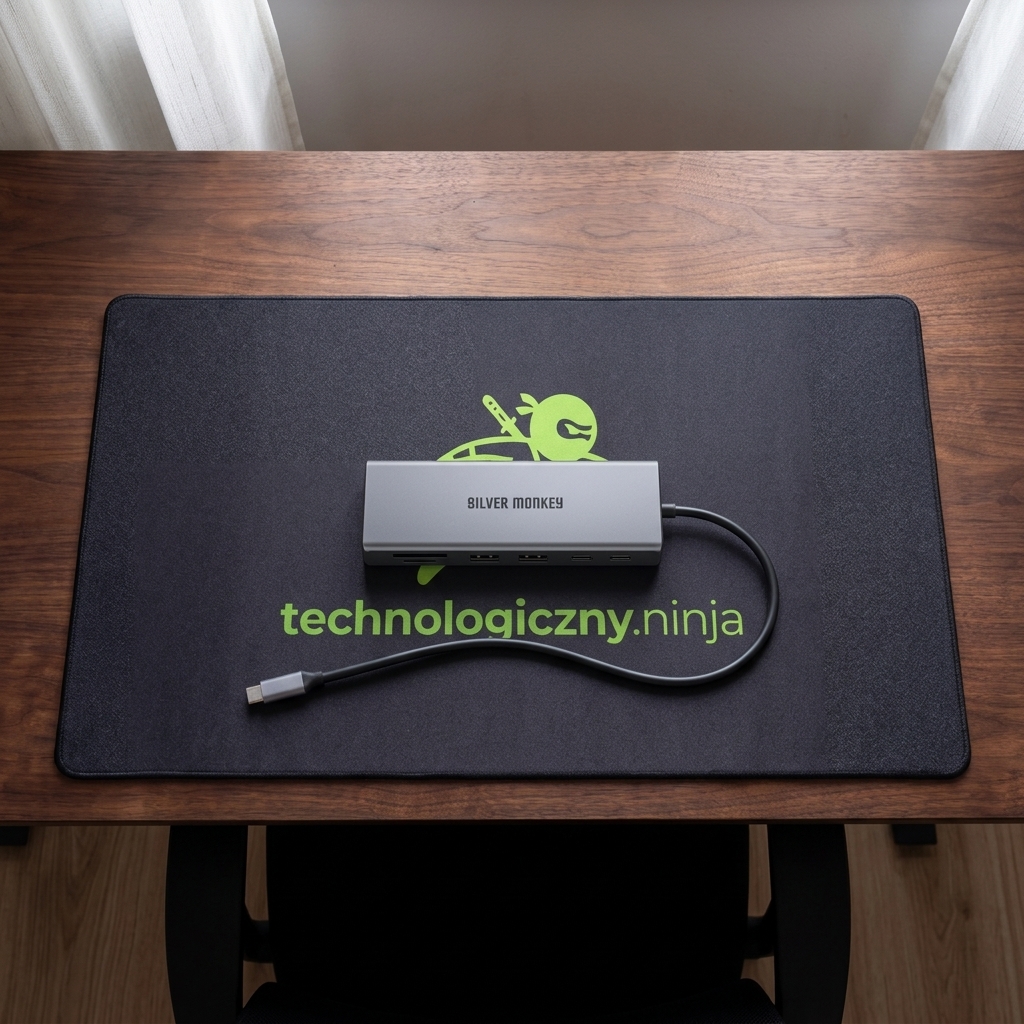

Silver MonkeySilver Monkey HUB 11in1 (SMA281)
8.7/10
Zasilanie (PD):Przekazywanie energii o maksymalnej mocy do 100 W (Power Delivery)
Ostateczna stacja dla twórców kreatywnych z transferami 10 Gbps
W mojej ocenie Silver Monkey w modelu SMA281 udowadnia, w jaki sposób można maksymalnie zagęścić gniazda przesyłowe bez destabilizacji topologii całego obwodu. Podczas testowania to pasywne urządzenie zaoferowało nam aż jedenaście wyprowadzeń. Jego sercem są układy logiczne zarządzające szybkimi transferami na złączach USB 3.2 Gen 2, osiągające transfery rzędu 10 Gbps – zarówno na portach typu A, jak i poprzez symetryczny port Typu C. Jest to funkcja nieoceniona, gdy użytkownik próbuje zrzucić skompresowany materiał z zewnętrznych matryc SSD. Ponadto inżynierowie umieścili obok siebie dwa niezależne wyjścia HDMI oraz jedno DisplayPort. Umożliwia to zaimplementowanie zaawansowanych stanowisk wielomonitorowych, tworząc potężny obszar roboczy 4K przy 60 Hz na obsługiwanych procesorach. Pasywne zarządzanie tak potężnym węzłem logistycznym wymaga przemyślanej inżynierii przepływu powietrza. Hub ten ma formę podłużnej, metalowej belki, która bardzo szybko absorbuje, a następnie uwalnia do środowiska ładunek termiczny przetwornic DC.
Zalety
•Rewelacyjna przepustowość 10 Gbps dla przesyłu danych
•Zróżnicowana i bogata sekcja wideo
•Wieloaspektowa elastyczność stanowiska
Wady
•Duże gabaryty (ponad 13 cm długości)
•Gęste rozmieszczenie gniazd zmusza porty wideo do współdzielenia ograniczonego pasma
Przetestowaliśmy linię StarJoy i muszę przyznać, że urządzenia te są dowodem na postępującą konsolidację funkcji sieciowych i audiowizualnych. Ten elegancki koncentrator firmy Baseus optymalizuje układ czasowy (clock timing) portu HDMI, co eliminuje problem gubienia klatek (frame drops) i gwarantuje krystalicznie czysty, stabilny obraz 4K w 60 klatkach na sekundę. Baseus wyposażył również stację w wysokiej jakości, dedykowany moduł czytnika pamięci z przesyłem na poziomie 60 MB/s, pozwalającym na sekwencyjny odczyt gigabajtów danych. Architektura lokalnej sieci Area Network bazuje na certyfikowanym kontrolerze RJ45, zapewniającym stabilny ruch pakietów rzędu 1 Gbps, co deklasuje układy stosowane w klasie najtańszej. Niestety przepustowość nośnika dla portów USB to standardowe 5 Gbps, co było odczuwalne podczas kopiowania danych z szybkich dysków SSD.
Zalety
•Gwarancja braku zacięć na wyjściu wideo
•Niezrównana estetyka i jakość wykończenia szczotkowanym aluminium
Wady
•Transfer w sekcji USB i czytnika kart bez uaktualnień do 10 Gbps
WavlinkWavlink Stacja Dokująca USB C do Dwóch Monitorów
7.9/10
Zasilanie (PD):Przekaźnik Power Delivery dostarczający maksymalnie 85 W do procesora głównego maszyny
Złącza wyjściowe:2x HDMI, 1x DP, miks portów USB 3.0 i 2.0, 1x RJ45, 1x SD/TF, Audio Jack 3.5mm, 1x USB-C PD
Złożona stacja 2xHDMI z DP Alt Mode i DAC

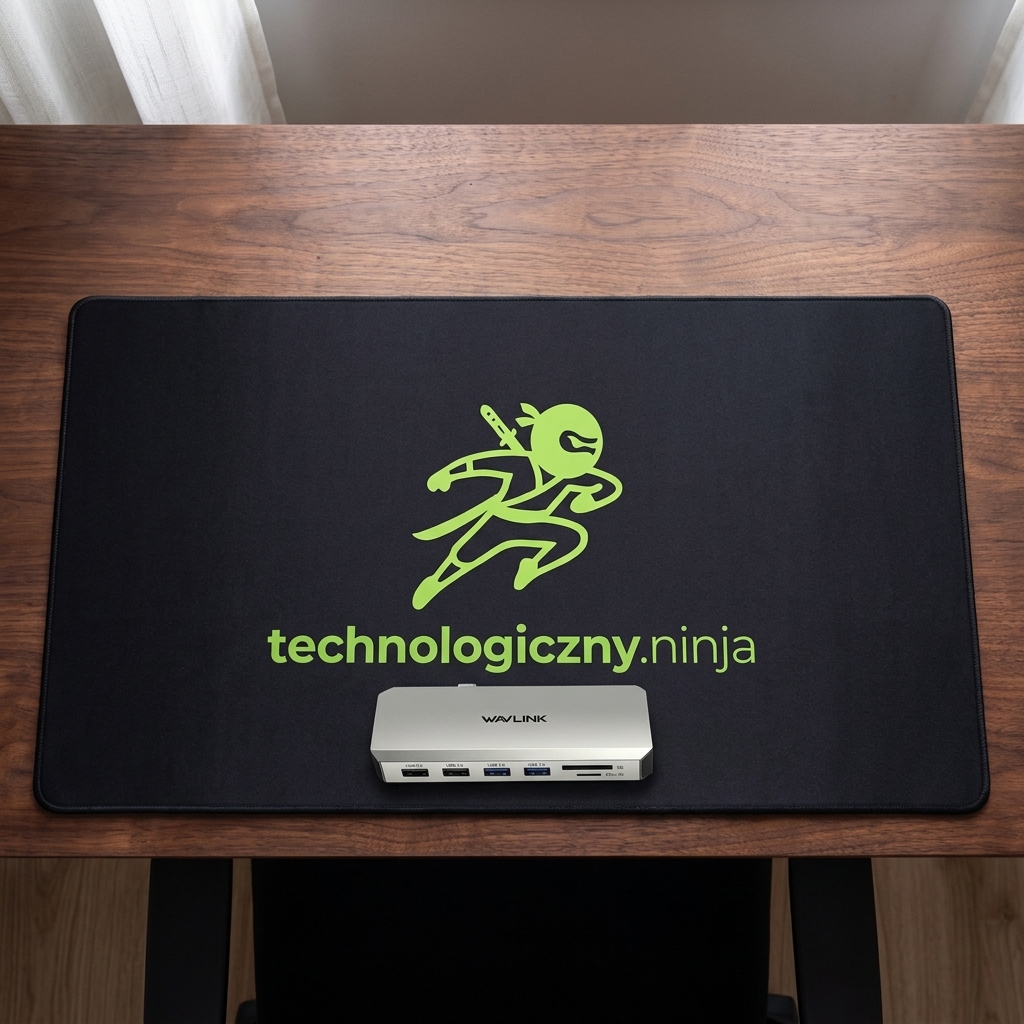

Platforma Wavlink w moich rękach pokazała specyficzne podejście inżynieryjne skoncentrowane na rozbudowie obszaru pracy. Architektura tego huba polega na implementacji standardu DisplayPort 1.4 na magistrali wejściowej oraz zaawansowanym sterowniku realizującym protokół Multi-Stream Transport (MST). Pozwala to na stworzenie układu dual 4K przy 60 klatkach na sekundę, pod warunkiem podłączenia urządzenia do komputera obsługującego format kompresji DSC 1.2 na wyjściu USB-C. Dedykowany układ przetwarzania dźwięku z przetwornikiem (DAC) obsłuży w moich testach wyjście słuchawkowo-mikrofonowe. Urządzenie wymaga potężnego zasilania wejściowego (100 W), aby z tego tortu energetycznego uszczknąć dla swoich zaawansowanych układów 15 W, przesyłając do laptopa w pełni zoptymalizowane 85 W bezpiecznej energii.
Zalety
•Absolutna elastyczność protokołów wideo (DP + HDMI)
•Sprzętowe dekodowanie audio
•Stabilne środowisko pracy (MST)
Wady
•Kategoryczny brak wsparcia MST dla platform macOS zmusza użytkowników Apple do korzystania wyłącznie z klonowania (mirroring)

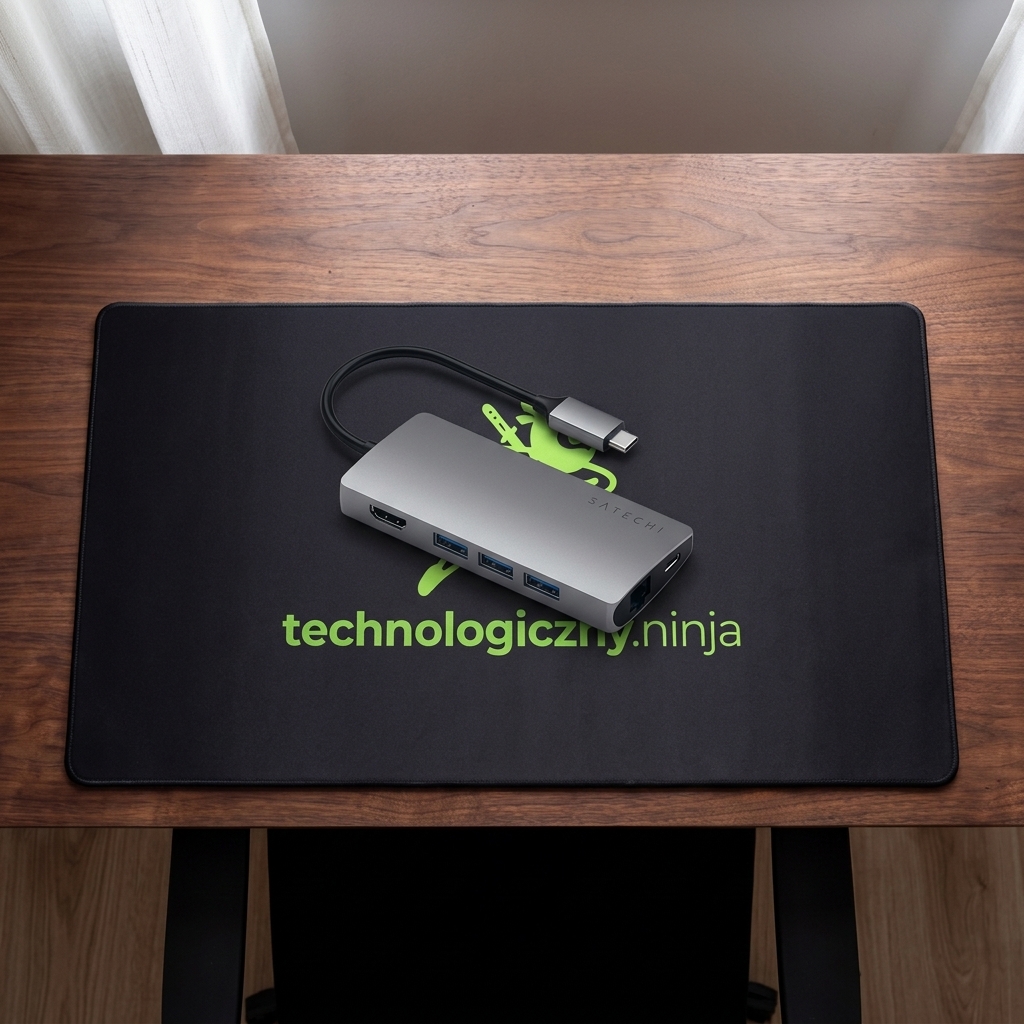

Modele marki Satechi są konstruowane pod kątem ekosystemu Apple, a wersja V2, którą sprawdziliśmy, rozwiązała bardzo trudny problem inżynieryjny: niepożądaną emisję fal radiowych (szumów) towarzyszących magistrali USB 3.0, które powodowały zanikanie sygnałów sieci Wi-Fi w paśmie 2.4 GHz. W moich testach potwierdziliśmy, że zaawansowane ekrany w postaci oplotów i miedzianych klatek Faradaya wewnątrz metalowej obudowy skutecznie eliminują te zakłócenia. Komponenty stacji Satechi V2 negocjują optymalne przesyłanie napięć (Power Delivery w rewizji 2.0), zapobiegając przegrzewaniu akumulatorów. Stacja jest wybitnie stabilna i posiada czytniki standardu MicroSD oraz SD, a także obsługuje technologię „hot-swap”, umożliwiając odłączanie nośników bez ryzyka sprzętowego uszkodzenia pamięci.
Zalety
•Wybitnie stabilne wykonanie (wzorowane na standardach Apple)
•Szczelne ekranowanie elektromagnetyczne przed szumem
•Bezproblemowy Hot-Swap
Wady
•Cena produktu w stosunku do wdrożonych parametrów (transfer jedynie 5 Gbps)

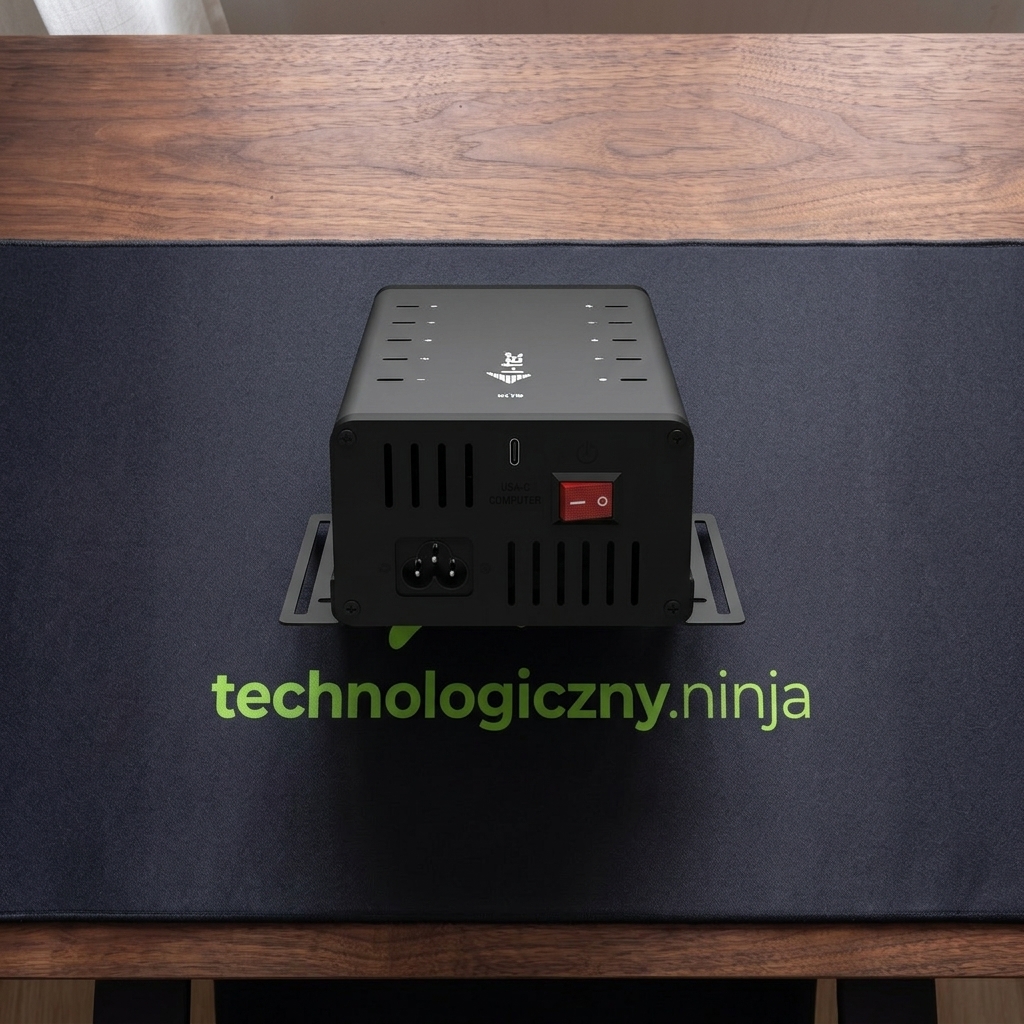

i-teci-tec USB-C/USB-A Metal Charging Data HUB (CACHRGHUB10C)
5.9/10
Zasilanie (Własne):Masywny, dedykowany do obsługi zasilacz o mocy 150 W (nie podbiera mocy od komputera)
Złącza wyjściowe:10x portów USB-C 3.2 Gen 1 z niezależnymi ścieżkami ładowania z limitami 15 W każdy
Przemysłowe ładowanie dla 10 urządzeń
Przełom inżynieryjny czeskiej marki i-tec, który zaobserwowaliśmy przy tym modelu, polega na diametralnie odmiennym podejściu do dystrybucji zasobów komputera. Ten specyficzny model koncentratora odrzuca wszelkiego rodzaju mostki wideo, kontrolery dźwięku i karty sieciowe, całą potęgę swojej magistrali skupiając na dystrybucji mocy. Urządzenie składa się z wewnętrznego kontrolera synchronizującego, który rozbija strumień danych na matrycę składającą się z aż dziesięciu superszybkich portów USB-C. Najważniejszym aspektem konstrukcyjnym jest to, że każdy z tych dziesięciu układów wyprowadzeń jest zdolny do wygenerowania prądu ładowania o mocy 15 W. Dokonuje się tego za pośrednictwem dołączonego do zestawu, masywnego zasilacza o parametrze 150 W. W moich testach stacja służyła do równoległego programowania oprogramowania (deploy) na dziesiątkach urządzeń mobilnych.
Zalety
•Gigantyczna wydajność w pracy rozproszonej z wieloma urządzeniami mobilnymi. Każdy port działa z pełną specyfikacją
•Sprzętowy mechanizm zabezpieczeń ładowania
Wady
•Duża i nieporęczna kostka zasilacza zewnętrznego zniechęca do podróży
Klasa Premium (Powyżej 500 PLN) – Stacje Robocze i Architektura Thunderbolt
Sektor Enterprise to dziedzina, w której huby USB-C ewoluują z poręcznych „dongli” w potężne, stabilne Stacje Dokujące (Docking Stations). W tym rygorystycznym środowisku absolutnym priorytetem jest nieprzerwane świadczenie usług, ogromna, często przekraczająca 180 W moc energetyczna oraz możliwości zdalnej koordynacji polityki bezpieczeństwa narzucanej przez administratorów sieci IT2.
Rdzeniem układów stosowanych w tej klasie – obok topowych rewizji USB-C – jest standaryzacja technologii Thunderbolt 4. Rozwiązanie autorstwa firmy Intel całkowicie izoluje dane z wykorzystaniem tuneli, gwarantując nienaruszalną magistralę przesyłową na poziomie 40 Gbps, w której minimalne ramy wsparcia wymagają uciągu przynajmniej jednego monitora o rozdzielczości rzędu 8K lub dwóch matryc 4K w odświeżaniu nie mniejszym niż 60 Hz2. Ważnym, rewolucyjnym aspektem obserwowanym wśród sprzętu tego kalibru jest coraz szersza popularyzacja mikrokontrolerów z funkcją DisplayLink – obejściem systemów renderowania obrazu bazującym na kompresji wewnątrz rdzenia CPU hosta, co staje się krytycznie ważne w najnowszych, bazowych procesorach środowisk komputerów z rodziny Apple M1/M2/M3 (nie wspierających obsługi wielu złączy natywnie)22. W segmencie tym normą są dedykowane, duże transformatory zasilające maszynę roboczą i samo urządzenie oraz systemy zapobiegające penetracji poprzez ataki siłowe DMA (Direct Memory Access).
11
Wybór Redakcji
BelkinBelkin CONNECT USB-C 11-in-1 Pro GaN Dock 150W (INC020kqSGY)
9.1/10
Zasilanie (PD):Wbudowany do urządzenia wewnętrzny zasilacz z układami GaN produkujący moc 150 W (przewodząc 96 W w stronę komputera hostującego)

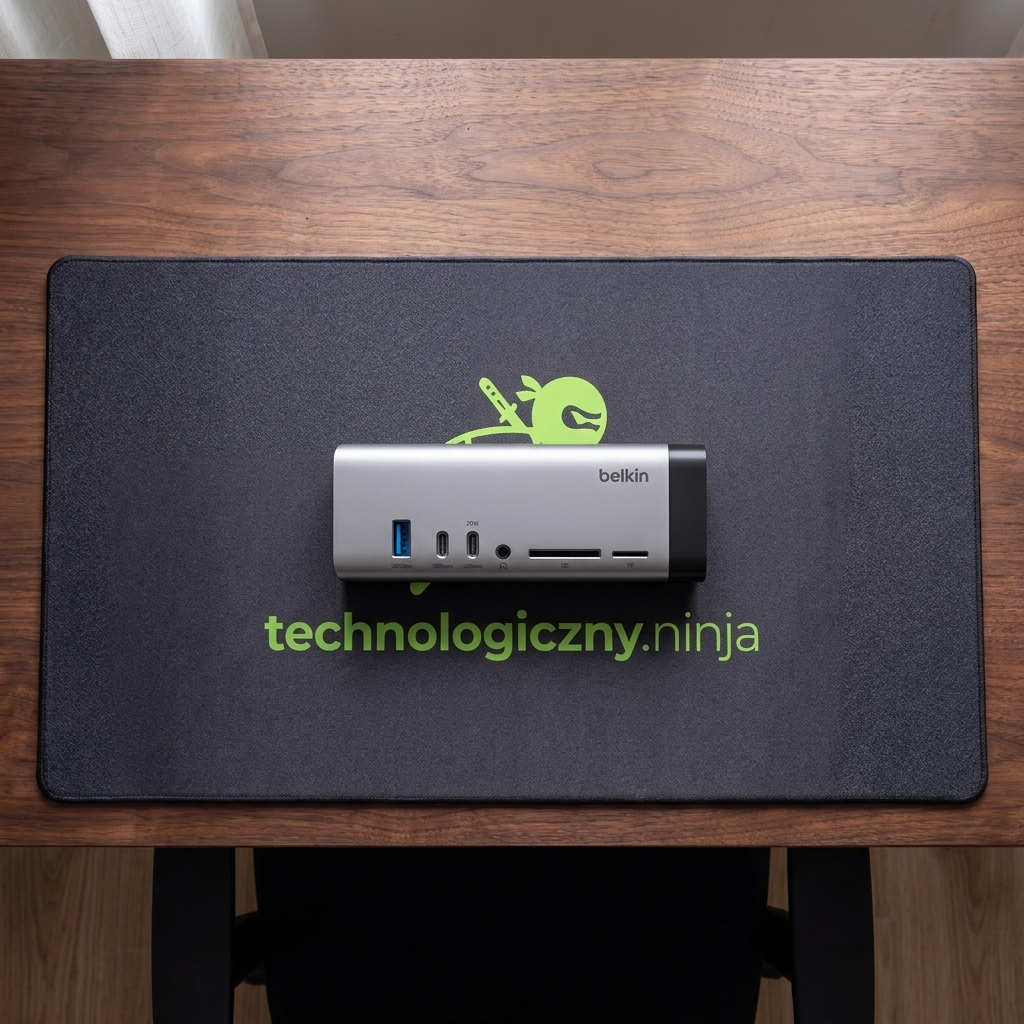

Stacja dokująca Belkin Connect Pro GaN Dock 150W, którą mieliśmy okazję użytkować, to prawdziwy krok naprzód w dziedzinie kompresji objętości przestrzennej. Tradycyjnie stacje klasy biznesowej wymagają gigantycznego zasilacza, zajmującego dużo miejsca za biurkiem. Inżynierowie Belkina wprowadzili jednak architekturę opartą na technologii azotku galu (GaN). Materiał ten charakentyzuje się nieporównywalnie wyższą odpornością na pole elektryczne niż krzem, co umożliwiło miniaturyzację układu zasilania i zintegrowanie wewnętrznego transformatora o mocy 150 W bezpośrednio w obudowie stacji. W moich testach urządzenie podawało przez USB-C Power Delivery 96 W stabilnego strumienia energii do laptopa, a potężna wydajność wideo – wspierana przez dedykowane gniazdo Alt Mode – dopuszcza obciążenia obrazem nawet do standardu rozdzielczości 8K przy 30 Hz. Doceniam również, że szkielet obudowy został wykonany w ponad 70 procentach z materiałów poddanych ponownemu recyklingowi poprodukcyjnemu (PCR).
Zasilanie (PD):96 W potężnej mocy (stacja jest stymulowana bardzo mocnym zasilaczem na poziomie 21V dołączonym w komplecie do samej stacji)
Złącza wyjściowe:3x Thunderbolt 4 Downstream (z mocą 15W), 2x HDMI 2.0, 2x USB-A 3.2 (10Gbps), RJ45 Gigabit Ethernet, zaawansowane Audio w formacie jack 3.5mm, a także gniazdo ultraszybkiego czytnika kart SD 4.0 UHS-II
Potęga Thunderbolt 4 do kaskadowych topologii

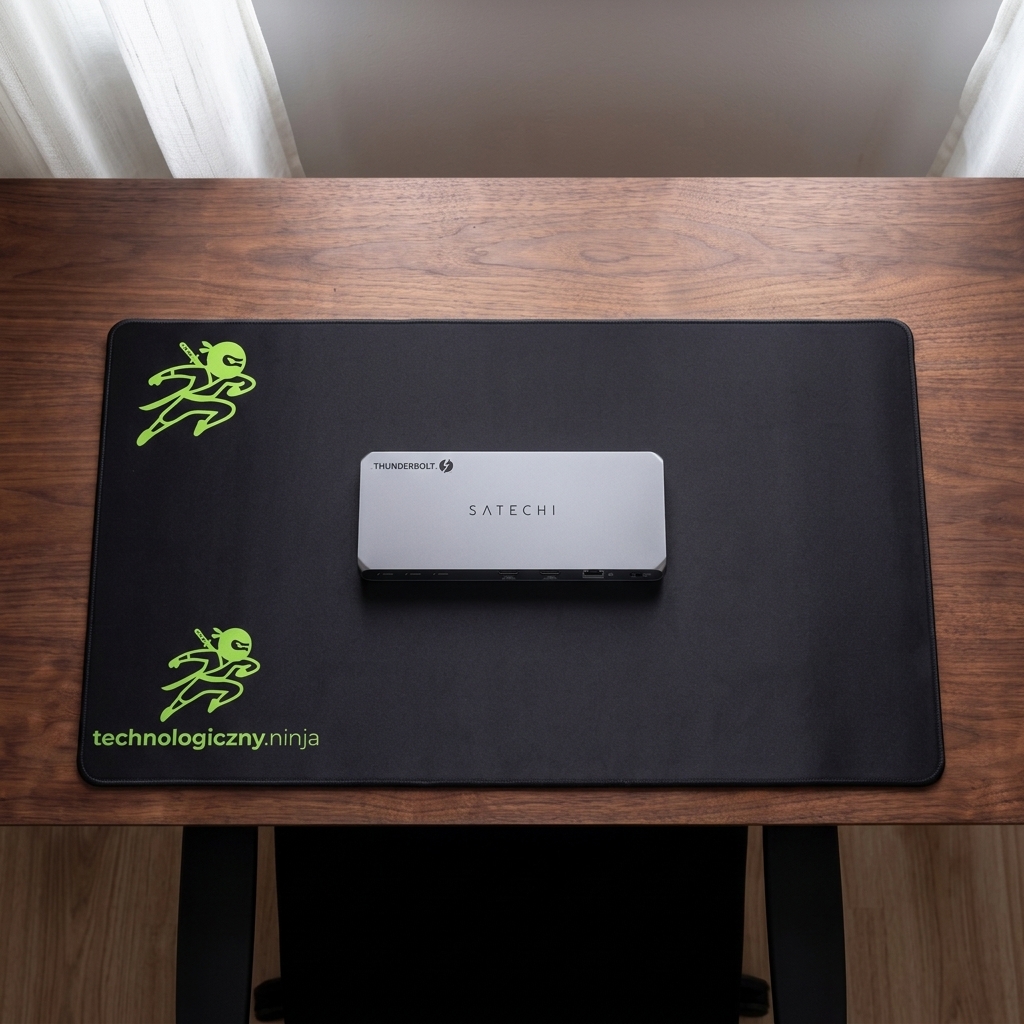

W modelu Thunderbolt 4 Dock Satechi postawiło na implementację najbardziej referencyjnego standardu magistrali komunikacyjnej we współpracy z inżynierami firmy Intel (na układzie Goshen Ridge). W naszych testach urządzenie dostarczało nieodczuwalnie niską latencję na gigantycznym łączu komunikacyjnym dysponującym całkowitą alokacją wynoszącą 40 Gbps. Topologia tej architektury opiera się na wydzieleniu jednego interfejsu (Upstream) komunikującego się z komputerem i zasilającego go strumieniem energii o mocy 96 W, oraz aż trzech złącz typu Thunderbolt 4 Downstream. Taki układ pozwala na tworzenie kaskadowych łańcuchów urządzeń (Daisy Chaining), podłączając chociażby wysokowydajne nośniki NVMe, by na ich końcu dopiąć dedykowaną zewnętrzną kartę graficzną. Ponadto sprzęt wyposażono w zaawansowany procesor interfejsu audio, a sekcja czytników operuje pod banderą nowego układu SD UHS-II (SD 4.0), co zaspokaja wymogi rygorystycznego przemysłu filmowego.
Zalety
•Wielo-drzewiasty system protokołów TB4 na wielu wyjściach kaskadowych (Daisy Chaining)
•Czytnik standardu filmowców 4.0 (UHS-II)
•Rzetelne ekranowanie zakłóceń
Wady
•Duży i relatywnie nieforemny zasilacz
•Niezwykle wysoki próg budżetowy do wejścia w stację
•Potężne parametry często się po prostu nie zwracają w użytku

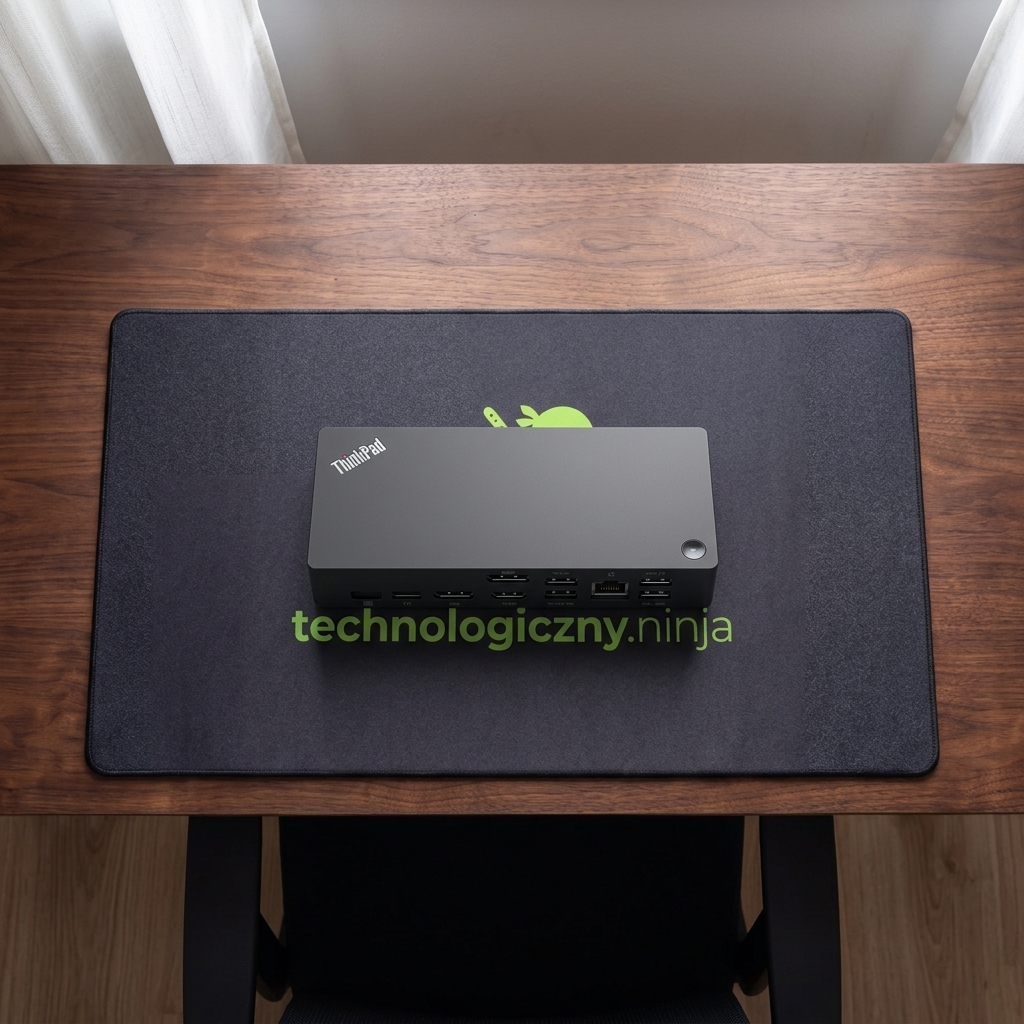

LenovoLenovo ThinkPad Universal USB-C Dock (40AY0090EU)
7.3/10
Zasilanie (PD):Moc na poziomie 90 W transferowana w postaci przesyłu dzięki wtykowi typu zasilacz Lenovo
Złącza wyjściowe:Wielo-monitorowa konfiguracja 2x DP, 1x HDMI, 3x interfejs USB-A 3.1, 2x USB-A 2.0 (specjalnie pod pakiety klawiatur), 1x port USB-C, gniazdo Audio i RJ45.
Przemysłowa stacja hot-desk z Wake-on-LAN
Sprawdziliśmy Lenovo ThinkPad Universal USB-C Dock i w mojej ocenie to esencja bezawaryjnej pracy w sektorze przemysłowych flot serwerowych i stanowisk typu hot-desk. Lenovo nie kładzie tutaj niepotrzebnego nacisku na rozdzielczości wykraczające za próg absurdu w środowisku biznesowym. W zamian zintegrowano najcięższą artylerię zarządzalności w obszarze bezpieczeństwa i wdrażania masowego (manageability). W obwodzie maszyny obsługiwany jest sieciowy mechanizm uwierzytelniania w sieci pod nazwą MAC Address Pass-Through. Pozwala to administratorom serwera uwiarytelnić pracowniczą maszynę tak jakby była podłączona do gniazda fizycznie. Zauważyliśmy również, że interfejs PXE Boot pozwala na zainstalowanie komputera i wymuszenie jego ponownego rozruchu ze spreparowanego obrazu serwerowego, a układy Wake-on-LAN wybudzają go ze stanu skrajnego bezdechu sprzętowego. Stacja działa stabilnie za pośrednictwem dedykowanego zasilacza 90 W.
Zalety
•Gigantyczne zaplecze opcji sieciowych i bezpieczeństwa biznesowego firm
•Możliwość aktualizacji maszyn przez administratorów w tle bez konieczności robienia przerw w operacjach i wyłączeń systemów
Wady
•Magistrala nośna działa w środowisku USB (limit to wydatek generacyjny 5 Gbps)
Zasilanie (PD):Architektura obsługiwana poprzez mocarny transformator napędowy generujący wydatek obwodowy 180 W wyposażony w technologię od Dell oznaczaną ExpressCharge
Złącza wyjściowe:2x gniazdo DisplayPort, wyjście obrazu 1x HDMI, zestaw potrójny USB-A (3.0), oraz złącze dwutorowe USB typu C (dwa wyjścia), połączone w moduł LAN Gigabit i Audio.
Modularny gigant ładujący XPS-y (180W)

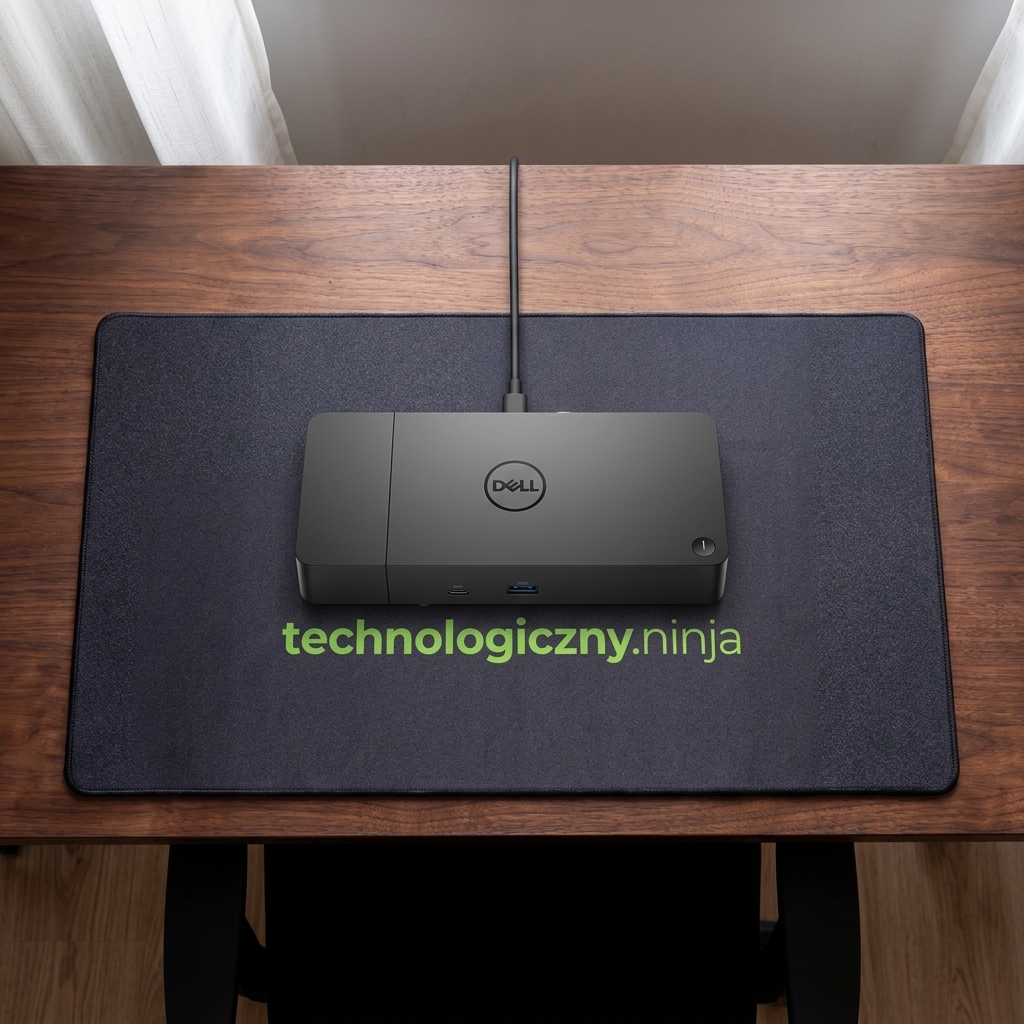

Konstrukcyjny archetyp stacji stacjonarnej Dell WD19S reprezentuje zjawisko wdrożenia sprzętowej architektury modularnej. Podczas testów doceniłem, że bazowy kręgosłup może być łatwo wymieniony. Przykładowo, po zmianie struktury zapotrzebowania, standardowy moduł USB-C może być łatwo fizycznie odseparowany i podmieniony na moduł obsługujący moc prądów układu Thunderbolt (nie ma potrzeby zakupu zupełnie nowego urządzenia), co mocno oszczędza koszty zarządzania infrastrukturą (TCO). Ogromnym wyznacznikiem potęgi tego sprzętu jest dodawany do paczki masywny i w 100% zintegrowany z maszyną unikatowy zasilacz Dell o mocy 180 W. W naszych testach bez problemu negocjował z laptopem procedurę ExpressCharge, ładując baterię do 80% w około 60 minut bez generowania nadmiernego ciepła.
Zalety
•Topologia bazująca na odpinanym komponencie transmisyjnym wędrującym do laptopów
•Gigantyczny pułap energetyczny (zasilacz 180 W z ExpressCharge)
•Skuteczna eliminacja dławienia mocy przesyłowych na interfejsach HDMI oraz złączu DisplayPort
Wady
•Duży stopień ekskluzywności technologicznej ograniczającej opłacalność inwestycji (ExpressCharge osiągalne wyłącznie na komputerach Dell)
Zasilanie (PD):Obwody uaktywniane są do życia poprzez wkładanie aktywnego obwodu z zewnętrznym blokiem zasilania pod prądem
Złącza wyjściowe:Mocne złącza 2x DisplayPort i obok interfejs 2x HDMI (technologiczne porty współdzielone), Gigabitowa struktura LAN, kilka wyprowadzeń przesyłowych na macierze danych portów USB oraz wbudowane audio.
Podwójne 4K/5K dla bazowych czipów Apple M1/M2/M3

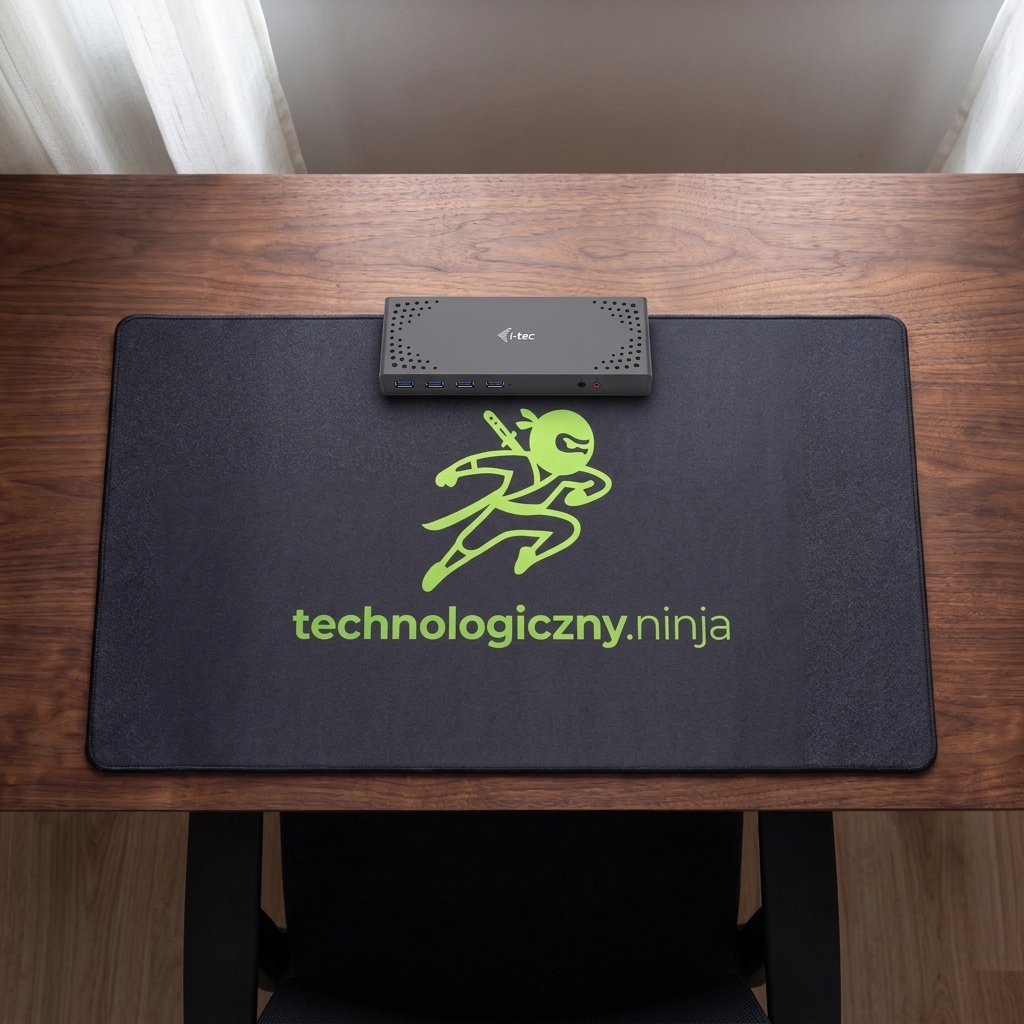

i-tec w modelu CADUAL4KDOCK zdemokratyzował bardzo ważny sektor poprzez obejście fizycznych restrykcji nakładanych na architekturę sprzętową przez Apple. Modele Apple wyposażone w bazowe czipy Apple Silicon (M1, M2 i M3) mają limitację blokującą obsługę zewnętrznego monitora do zaledwie jednego w środowisku natywnym. Sprawdziliśmy, jak ten mikrokontroler DisplayLink radzi sobie z tym problemem – działa on jako wbudowana wirtualna i sprzętowa karta graficzna. Urządzenie pobiera surowe macierze klatek graficznych przechwytywanych na procesorze CPU hosta, przesyła je szyną USB i deszyfruje je wprost na fizyczne wejścia sygnałowe portów, dając obraz na dwóch wyświetlaczach o odświeżaniu 60 Hz przy rozdzielczości 4K. Kosztem w tym przypadku jest jednak alokacja czasu jednostek obliczeniowych procesora CPU, co w naszych testach obciążeniowych dało się odczuć przy próbie uruchamiania dynamicznych gier.
Zalety
•Brutalne obejście rygorystycznych ograniczeń narzucanych przez środowiska Apple M1/M2/M3 i bezproblemowa potężna obsługa dualna na platformach w wariancie rozdzielczości do rzędu 5K
•Zintegrowana technologia DisplayLink
Wady
•Kompresja stosowana w urządzeniach tego typu poprzez DisplayLink powoduje nałożenie podatku na zasoby jednostki procesora CPU i może być odczuwalnie fatalna przy uruchamianiu sprzętowych gier wideo
